Description

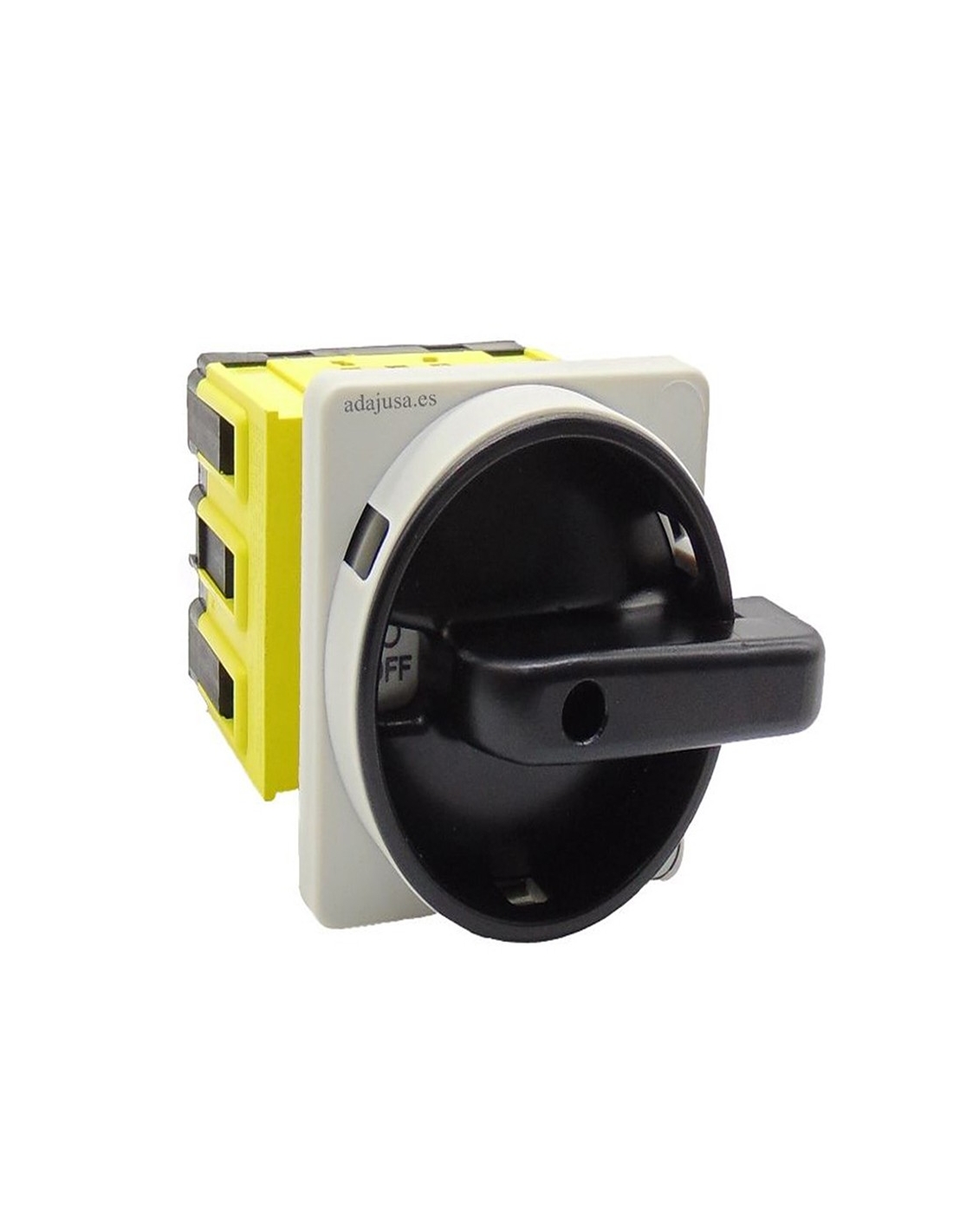

Interruptor seccionador trifásico 63A para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1 67x67mm, mando frontal gris con maneta en negro y posibilidad de bloqueo por candado.
Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.
Montaje mediante fijación traspanel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.
Este interruptor trifásico es adecuado para motores trifásico hasta11kw conectados a 230Vac o 22kw conectados a 400Vac.
El suministro incluye:
- Interruptor trifásico: SE323003R
- Mando frontal: 009/0001
Nota: Candado no incluido en el suministro.
Características:
- Marca: Giovenzana.
- Referencia del proveedor: SE323003R.
- número de polos: 3.
- Tensión nominal Ue: 690V.
- Intensidad nominal térmica ith: 40A.
- Intensidad nominal Ie (AC21A): 32A.
- Intensidad nominal Ie (AC22A): 32A.
- Intensidad nominal Ie (AC23A):32A.
- Intensidad nominal Ie (AC3):30A.
- Capacidad nominal de interrupción: 10kA.
- Contactos: Apertura lenta de doble interrupción.
- Nº de maniobras / horas: 120.
- Durabilidad mecánica: 100.000 maniobras.
- Angulo de maniobra: 90º.
- Montaje empotrado.
- Grado de protección:
- Mandos tipo 1-4-4X: IP-65.
- Bornes: IP-20.
- Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A: 32A.
- Categoría de uso AC-22A: 32A.
- Categoría de uso AC-23A:
- Motores estándar trifásicos 230Vac: 32A – 9kW.
- Motores estándar trifásicos 400Vac: 32A – 18,5kW.
- Categoría de uso AC-3:
- Motores estándar trifásicos 230Vac: 30A – 9kW.
- Motores estándar trifásicos 400VAc: 30A – 15kW.
Dimensiones:
Montaje:
Como elementos adicionales podemos añadir las siguientes referencias:
- Contacto auxiliar cerrado: GIPL004001
- Contacto auxiliar abierto: GIPL004002
- Placa de fijación contacto auxiliar: GI11814021
