Description

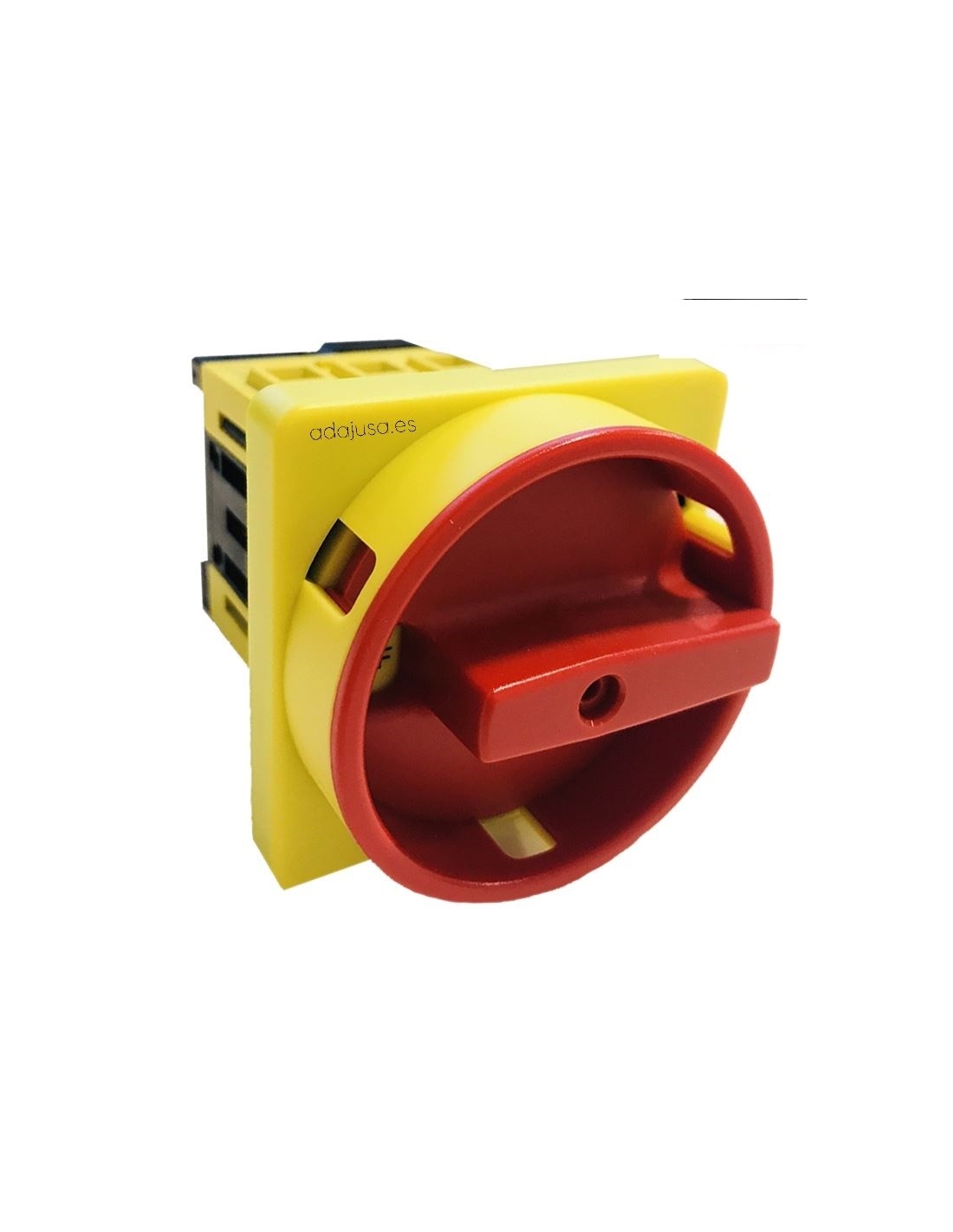

Interruptor seccionador trifásico 63A para cargas inductivas (Motores eléctricos) y mando general. Mando rotatorio 90º con dos posiciones 0-1. Placa frontal amarillo con maneta en roja, posibilidad de bloqueo por candado.
Esta serie de interruptores rotatorias han sido realizados conforme a los más estrictos estándares europeos e internacionales (IEC/EN 60947-3, UL508), que les permite cumplir con todos los requisitos en materia de seguridad.
Montaje mediante fijación panel (retrocuadro), grado de protección IP-20 en bornes, contactos autolimpiables y marcación con láser indeleble. Cuerpo fabricado de material autoextinguible UL94 VO.
Este interruptor trifásico es adecuado para motores trifásico hasta 11kw conectados a 230Vac o 22kw conectados a 400Vac.
El suministro incluye:
- Interruptor trifásico: SE630003R
- Mando frontal: 050/0001
Nota: el suministro no incluye candado
Características:
- Marca: Giovenzana.
- Referencia del proveedor: SE800003R.
- número de polos: 3.
- Tensión nominal Ue: 690V.
- Intensidad nominal térmica ith: 63A.
- Intensidad nominal Ie (AC21A): 63A.
- Intensidad nominal Ie (AC22A): 63A.
- Intensidad nominal Ie (AC23A):50A.
- Intensidad nominal Ie (AC3):40A.
- Capacidad nominal de interrupción: 10kA.
- Contactos: Apertura lenta de doble interrupción.
- Numero de maniobras / horas: 120.
- Durabilidad mecánica: 100.000 maniobras.
- Angulo de maniobra: 90º.
- Montaje empotrado.
- Grado de protección:
- Mandos tipo 1-4-4X: IP-65.
- Bornes: IP-20.
- Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabla de intensidades y potencias de empleo:
- Categoría de uso AC-21A: 63A.
- Categoría de uso AC-22A: 63A.
- Categoría de uso AC-23A:
- Motores estándar trifásicos 230Vac: 50A – 15kW.
- Motores estándar trifásicos 400Vac: 50A – 30kW.
- Categoría de uso AC-3:
- Motores estándar trifásicos 230Vac: 40A – 11kW.
- Motores estándar trifásicos 400VAc: 40A – 22kW.
Dimensiones:
Montaje:
Como elementos adicionales podemos añadir las siguientes referencias:
- protección bornes de 3 polos (2 piezas): GI20900003
Material de uso profesional, tiene que ser instalado respetando la normativa vigente en el lugar de la instalación.
